Устройства управления насосным оборудованием – ОТВОД СТОКОВ.

Устройства с расширенными функциональными возможностями  для управления насосами системы отвода стоков. Применяются для автоматизации систем отвода стоков жилых, административных и промышленных объектов. Автоматически поддерживают заданный уровень жидкости в приемном колодце и обеспечивают комплексную защиту насосов от аварийных режимов.

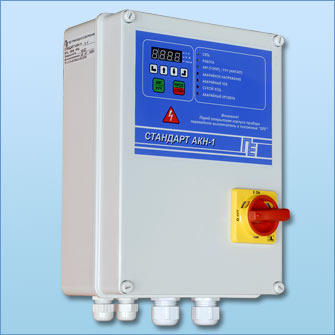

Стандарт АКН - 1Д

Устройство управления и защиты трёхфазного насоса системы отвода стоков с максимальным набором функций. Устройство с расширенными функциональными возможностями  для автоматизации работы насоса отвода стоков в жилых, производственных и административных зданиях Устройство автоматически поддерживает заданный уровень жидкости в приемном колодце и обеспечивает комплексную защиту насосов от аварийных режимов. Устройство может работать с трехфазными насосами мощностью 0.55 - 110 кВт любых фирм изготовителей.

В зависимости от мощности насоса и требований заказчика реализуются следующие виды пуска электродвигателя насоса:

Стандарт АКН-1Д S - прямой пуск. Стандарт АКН-1Д ST - по схеме звезда-треугольник. Стандарт АКН-1Д SS - плавный пуск.Т ехнические характеристики. Напряжение питания устройства 3NPE ~380В, 50Гц. Микропроцессорный блок управления. Напряжение питания цепей управления  ~12В. Широкий спектр алгоритмов управления выбираемых пользователем.  Устройство имеет 5 входных каналов типа "мокрый” контакт и может работать от электродных датчиков уровня и поплавковых выключателей. Главный выключатель с функцией блокировки двери. Устройство изготовлено в корпусе из термостойкого пластика или в металлоконструкции с порошковым покрытием (в зависимости от мощности подключаемого насоса). Кабельные зажимы (гермовводы) для подключения. Степень защиты устройства - IP54.  Допустимая температура окружающей среды -10…+45 °С/

Функции защиты

Настраиваемая пользователем электронная защита насоса от аварий в сети электропитания (контроль чередования фаз, контроль обрыва фаз, защита от превышения/снижения уровня напряжения в фазах, контроль перекоса напряжений). Настраиваемая пользователем электронная защита от токовых перегрузок (измерение действующего значения тока электродвигателя с обратной зависимостью времени отключения от кратности перегрузки). Защита от короткого замыкания на линии устройство-насос посредством автоматического выключателя. Защита насоса от режима "сухого хода” по сигналу от внешнего датчика . Настраиваемая пользователем защита насоса от режима "сухого хода” посредством измерения коэффициента мощности электродвигателя насоса (cosφ). Контроль температуры электродвигателя насоса по сигналу от внешнего датчика температуры (опционно).

Функции индикации

Светодиодная индикация наличия сетевого напряжения. Светодиодная  индикация включения насоса. Светодиодная индикация режима работы «РУЧ/АВТ» . Светодиодная индикация аварийного отключения насоса с расшифровкой причины отключения (аварийное напряжение, ток, «сухой ход», «аварийный уровень»). Трёхразрядный семисегментный индикатор для возможности просмотра текущих значений тока, сервисных параметров, программируемых параметров и журнала аварийных отключений.

Сервисные функции

Возможность просмотра сервисных параметров (ток электродвигателя, напряжение питания, моточасы и т.д. ) . Журнал аварийных отключений насоса с кодами аварий . Обобщенный сигнал аварии (беспотенциальный контакт 5А, ~220В) . Встроенная функция тестового режима.

Наименование устройства

Кол - во подключаемых насосов

Напряжение питания,

В

Мощность подключаемого насоса, кВт

Максимальный ток подключаемого насоса, А

Габаритные размеры, мм

СТАНДАРТ АКН-1Д-4.0

1

3~380

0.55-4.0

до 10

300х220х120

СТАНДАРТ АКН-1Д-5.5

1

3~380

5.5

16

300х220х120

СТАНДАРТ АКН-1Д-7.5

1

3~380

7.5

19

300х220х120

СТАНДАРТ АКН-1Д-11.0

1

3~380

11.0

27

300х220х120

СТАНДАРТ АКН-1Д-15.0

1

3~380

15.0

34

300х220



Аксессуары

Контроль уровня в накопительном резервуаре - электродные датчики уровня ЭДУ-1 (до 5 шт.) или поплавковые выключатели 0315,0315SI (Италия) (до 4 шт.).

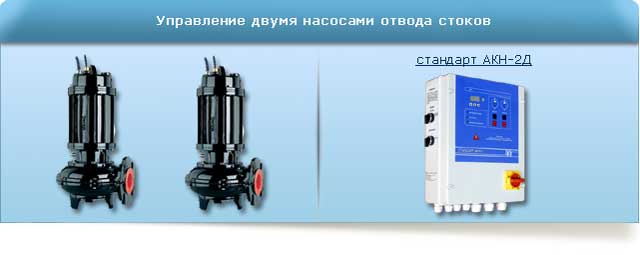

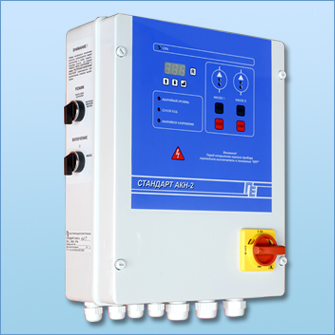

Стандарт АКН -  2 Д



Устройство с расширенными функциональными возможностями  для автоматизации работы насосов  отвода стоков в жилых, производственных и административных зданиях. Устройство автоматически поддерживает заданный уровень жидкости в приемном колодце и обеспечивает комплексную защиту насосов от аварийных режимов.

Устройство может работать с трехфазными насосами мощностью 0.55 - 110 кВт любых фирм изготовителей. В зависимости от мощности насосов и требований заказчика реализуются следующие виды пуска электродвигателя насоса:

Стандарт АКН-2Д S – прямой пуск электродвигателей насосов. Стандарт АКН-2Д ST – пуск двигателей насосов по схеме звезда-треугольник . Стандарт АКН-2Д SS - плавный пуска и остановка насосов. Руководство по эксплуатации. РЭ СТАНДАРТ АКН-21 Д. РЭ СТАНДАРТ АКН-2 Д          .



Технические характеристики :

Напряжение питания устройства 3NPE ~380В, 50Гц.Микропроцессорный блок управления. Дисплей для отображения информации о работе и неисправностях насоса. Напряжение питания цепей управления  ~12В. Широкий спектр алгоритмов управления выбираемых пользователем. Устройство имеет 5 входных каналов типа "мокрый” контакт и может работать от электродных датчиков уровня, реле давления и поплавковых выключателей. К устройству может быть подключен ультразвуковой либо погружной  датчик уровня с нормированным выходом 4-20мА. Главный выключатель с функцией блокировки двери. Устройство изготовлено в корпусе из термостойкого пластика или в металлоконструкции с порошковым покрытием (в зависимости от мощности подключаемого насоса) . Кабельные зажимы (гермовводы) для подключения. Степень защиты устройства - IP54.Допустимая температура окружающей среды -10…+45 °С

Органы управления

Главный выключатель с функцией блокировки двери. Кнопки включения/выключения насосов в ручном режиме. Кнопки программирования параметров и режимов работы. Переключатели экстренного включения насосов (минуя микроконтроллерный блок управления).

Функции управления

Автоматическое поддержание заданного уровня  в приемном колодце по сигналам от поплавковых выключателей либо от датчика уровня с токовым выходом 4-20 мA . Работа насосов по схеме основной/резервный либо основной/пиковый (программируется Пользователем). Автоматическая смена насосов для равномерного распределения времени эксплуатации между обоими насосами. Переключение с основного насоса на резервный через 24 часа работы . Автоматическое включение резервного насоса.

Функции защиты

Электронная защита насоса от аварий в сети электропитания (контроль чередования фаз, контроль обрыва фаз, защита от превышения/снижения уровня напряжения в фазах, контроль перекоса напряжений). Настраиваемая пользователем электронная защита от токовых перегрузок (измерение действующего значения тока электродвигателя с обратной зависимостью времени отключения от кратности перегрузки).Защита от короткого замыкания на линии устройство-насос посредством автоматического выключателя. Защита насоса от режима "сухого хода” по сигналу от внешнего датчика . Защита обмоток электродвигателей насосов от перегрева по сигналам от датчиков WSK, PTC (опционно, уточняется при заказе).

Акссесуары

Поплавковые выключатели «Pedrollo» 0315/3 (до 5 шт.). Электродные датчики уровня ЭДУ-1 (до 6 шт.).  Погружные датчики уровня ADZ-SML-PS1 (1 шт.).  Ультразвуковой датчик уровня Vegason62 (1 шт.).



Наименование устройства

Кол - во подключаемых насосов

Напряжение питания,

В

Мощность подключаемого насоса, кВт

Максимальный ток подключаемого насоса, А

Габаритные размеры, мм

СТАНДАРТ АКН-2Д-4.0

2

3~380

до 4.0

до 10

300х220х120

СТАНДАРТ АКН-2Д-5.5

2

3~380

5.5

16

300х220х120

СТАНДАРТ АКН-2Д-7.5

2

3~380

7.5

19

300х220х120

СТАНДАРТ АКН-2Д-11.0

2

3~380

11.0

27

300х220х120

СТАНДАРТ АКН-2Д-15.0

2

3~380

15.0

34



300х220х120



Грандис АКН  Д

Устройство каскадного управления и защиты насосных установок отвода стоков. Устройство  для автоматизации работы двух насосов системы отвода стоков с частотным регулированием производительности. Устройство обеспечивает откачку стоков с заданного уровня накопительной емкости по сигналу от ультразвукового датчика уровня с нормированным выходом 4-20   mA. Вид пуска электродвигателя насоса - частотное регулирование производительности насосов.

Модификации устройств по виду пуска насосов :

ГРАНДИС АКН S – для прямого пуска насосов.

ГРАНДИС АКН ST – для пуска насосов по схеме «звезда/треугольник».

ГРАНДИС АКН F – для частотного регулирования производительности насосов.

Оснащение:

Главный выключатель. ЖК дисплей (буквенно-цифровой, русскоязычным меню) для индикации текущих и программируемых параметров работы насосной установки. Переключатель «АВТ»-0-«РУЧ».  Переключатель «ВКЛ/ОТКЛ» насосов   в ручном режиме для каждого насоса.

Функции управления:

Автоматическое поддержание заданного уровня жидкости в накопительном резервуаре по сигналу от  ультразвукового датчика уровня с выходом  4-20 мA. Ручное включение каждого насоса через частотный преобразователь. Ручное включение каждого насоса прямым пуском в случае неисправности частотного преобразователя. Выравнивание времени работы между насосами. Автоматическое включение резервного насоса в случае неисправности основного.

Функции защиты:

Электронная защита насосов от аварий в сети электропитания.Защита насосов от коротких замыканий.Защита насосов от токовых перегрузок.Функции индикации.Индикация наличия сетевого напряжения.Индикация режима работы.Индикация уровня жидкости в накопительном резервуаре.Индикация работающих насосов с указанием основного насоса, работающего от частотного преобразователя.Индикация обобщенной аварии насосной установки.



Технические данные:

Материал корпуса –  металлический шкаф с порошковым покрытием.  Степень защиты корпуса IP54.  Допустимая температура окружающей среды 0…+45 °С.

Модельный ряд устройств:

Модификации

Мощность подключаемого насоса, кВт

Максимальный ток подключаемого насоса, А

Габаритные размеры, мм

Устройства защиты и управления для двухнасосной установки

ГРАНДИС АКН-2F-0.75

0.75

2.5

600х600х300

ГРАНДИС АКН-2F-1.1

1.1

3.6

600х600х300

ГРАНДИС АКН-2F-1,5

1.5

4.1

600х600х300

ГРАНДИС АКН-2F-2.2

2.2

5.8

600х600х300

ГРАНДИС АКН-2F-3.0

3.0

7.6

600х600х300

ГРАНДИС АКН-2F-4.0

4.0

10

600х600х300

ГРАНДИС АКН-2F-5.5

5.5

16

600х600х300

ГРАНДИС АКН-2F-7.5

7.5

19

600х600х300

ГРАНДИС АКН-2F-11.0

11.0

27

600х600х300

ГРАНДИС АКН-2F-15.0

15.0

31

800х600х300

ГРАНДИС АКН-2F-18.5

18.5

39

800х600х300

ГРАНДИС АКН-2F-22.0

22.0

46

1000х600х300

Устройства защиты и управления для трехнасосной установки

ГРАНДИС АКН-3F-0.75

0.75

2.5

600х600х300

ГРАНДИС АКН-3F-1.1

1.1

3.6

600х600х300

ГРАНДИС АКН-3F-1.5

1.5

4.1

600х600х300

ГРАНДИС АКН-3F-2.2

2.2

5.8

600х600х300

ГРАНДИС АКН-3F-3.0

3.0

7.6

600х600х300

ГРАНДИС АКН-3F-4.0

4.0

10

800х600х300

ГРАНДИС АКН-3F-5.5

5.5

16

800х600х300

ГРАНДИС АКН-3F-7.5

7.5

19

800х600х300

ГРАНДИС АКН-3F-11.0

11.0

27

800х600х300

ГРАНДИС АКН-3F-15.0

15.0

31

1000х600х300

ГРАНДИС АКН-3F-18.5

18.5

39

1000х600х300

ГРАНДИС АКН-3F-22.0

22.0

46

1000х600х300

Устройства защиты и управления для четырехнасосной установки

ГРАНДИС АКН-4F-0.75

0.75

2.5

800х600х300

ГРАНДИС АКН-4F-1.1

1.1

3.6

800х600х300

ГРАНДИС АКН-4F-1.5

1.5

4.1

800х600х300

ГРАНДИС АКН-4F-2.2

2.2

5.8

800х600х300

ГРАНДИС АКН-4F-3.0

3.0

7.6

800х600х300

ГРАНДИС АКН-4F-4.0

4.0

10

800х600х300

ГРАНДИС АКН-4F-5.5

5.5

16

800х600х300

ГРАНДИС АКН-4F-7.5

7.5

19

800х600х300

ГРАНДИС АКН-4F-11.0

11.0

27

800х600х300

ГРАНДИС АКН-4F-15.0 15.0 31 1000x600x300
ГРАНДИС АКН-4F-18.5 18.5 39 1000x600x300
ГРАНДИСАКН-4F-22.0 22.0 46 1200x600x300
