Устройства управления насосным оборудованием - ПОВЫШЕНИЕ ДАВЛЕНИЯ.

Повышение давления воды

Устройства управления насосами системы повышения давления с максимальным набором функций, многонасосными установками повышения давления с каскадным и каскадночастотным управлением (до 6 насосов). Предназначены для автоматизации систем повышения давления насосных холодного водоснабжения, систем полива, технологических процессов на производстве. Автоматически поддерживают заданное давление в системе и обеспечивают комплексную защиту насосов от аварийных режимов.

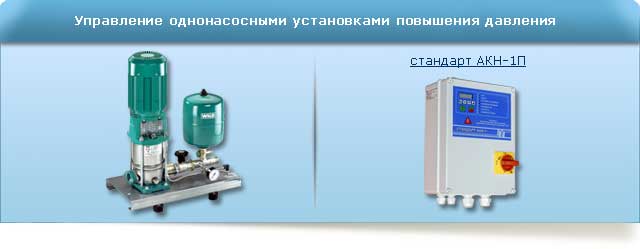

Стандарт АКН - 1П

Устройство управления и защиты трехфазного насоса системы повышения давления с максимальным набором функций. Устройство с расширенными функциональными возможностями для автоматизации систем повышения давления в жилых, производственных и административных зданиях. Устройство автоматически поддерживает заданное давление в системе и обеспечивает комплексную защиту насоса от аварийных режимов.

Устройство может работать с трехфазными насосами мощностью 0.55 - 110 кВт любых фирм изготовителей.

В зависимости от мощности насоса и требований заказчика реализуются следующие виды пуска электродвигателя насоса:

Стандарт АКН-1П S - прямой пуск.Стандарт АКН-1П ST - по схеме звезда-треугольник.

Стандарт АКН-1П SS - плавный пуск.Руководство по эксплуатации.РЭ СТАНДАРТ АКН-1.РЭ СТАНДАРТ АКН-1 S + ST .


Технические характеристики

Напряжение питания устройства 3NPE ~380В, 50Гц.

Микропроцессорный блок управления.

Напряжение питания цепей управления ~12В.

Широкий спектр алгоритмов управления выбираемых пользователем.

Устройство имеет 5 входных каналов типа "мокрый” контакт и может работать от электродных датчиков уровня, реле давления и поплавковых выключателей.

Главный выключатель с функцией блокировки двери.

Устройство изготовлено в корпусе из термостойкого пластика или в металлоконструкции с порошковым покрытием (в зависимости от мощности подключаемого насоса) .

Кабельные зажимы (гермовводы) для подключения.

Степень защиты устройства - IP54.

Допустимая температура окружающей среды -10…+45 °С.

Органы управления

Главный выключатель с функцией блокировки двери.

Кнопка выбора режима работы «РУЧ/АВТ».

Кнопка включения насоса в ручном режиме.

Кнопки программирования параметров и режимов работы ..

Функции управления

Автоматическое поддержание заданного давления в системе по сигналу от реле давления или электроконтактного манометра.

Функции защиты

Настраиваемая пользователем электронная защита насоса от аварий в сети электропитания (контроль чередования фаз, контроль обрыва фаз, защита от превышения/снижения уровня напряжения в фазах, контроль перекоса напряжений).

Настраиваемая пользователем электронная защита от токовых перегрузок (измерение действующего значения тока электродвигателя с обратной зависимостью времени отключения от кратности перегрузки).

Защита от короткого замыкания на линии устройство-насос посредством автоматического выключателя.

Защита насоса от режима "сухого хода” по сигналу от внешнего датчика .

Настраиваемая пользователем защита насоса от режима "сухого хода” посредством измерения коэффициента мощности электродвигателя насоса (cosφ).

Контроль температуры электродвигателя насоса по сигналу от внешнего датчика температуры (опционно).

Наименование устройства

Кол - во подключаемых насосов

Напряжение питания,

В

Мощность подключаемого насоса, кВт

Максимальный ток подключаемого насоса, А

Габаритные размеры, мм

СТАНДАРТ АКН-1П-4.0

1

3~380

0.55-4.0

до 10

300х220х120

СТАНДАРТ АКН-1П-5.5

1

3~380

5.5

16

300х220х120

СТАНДАРТ АКН-1П-7.5

1

3~380

7.5

19

300х220х120

СТАНДАРТ АКН-1П-11.0

1

3~380

11.0

27

300х220х120

СТАНДАРТ АКН-1П-15.0

1

3~380

15.0

34

300х220х120


Функции индикации

Светодиодная индикация наличия сетевого напряжения.

Светодиодная индикация включения насоса.

Светодиодная индикация режима работы «РУЧ/АВТ» .

Светодиодная индикация аварийного отключения насоса с расшифровкой причины отключения (аварийное напряжение, ток, «сухой ход»).

Трёхразрядный семисегментный индикатор для возможности просмотра текущих значений тока, сервисных параметров, программируемых параметров и журнала аварийных отключений.

Сервисные функции

Возможность просмотра сервисных параметров (ток электродвигателя, напряжение питания, моточасы и т.д. ) .

Журнал аварийных отключений насоса с кодами аварий .

Обобщенный сигнал аварии (беспотенциальный контакт 5А, ~220В) .

Встроенная функция тестового режима.

Аксессуары

Контроль величины давления в системе водоснабжения - реле перепада давления PM5 (Италия) (1 шт.) или электроконтактный манометр ДМ2005 (ДМ2010).

Реле от "сухого хода” – реле давления PM5 или KPI35 (фирмы "Danfoss”) (1 шт.).

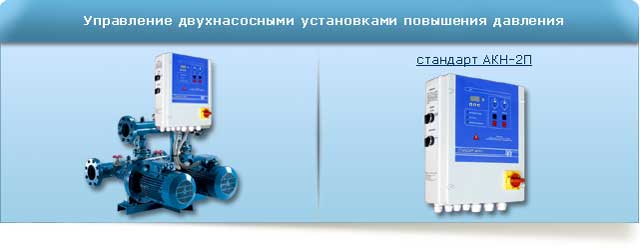

Cтандарт АКН - 2 П

Устройство управления и защиты двумя трехфазными насосами системы повышения давления с максимальным набором функций. Устройство с расширенными функциональными возможностями для автоматизации систем повышения давления в жилых, производственных и административных зданиях. Устройство автоматически поддерживает заданное давление в системе и обеспечивает комплексную защиту насосов от аварийных режимов. Устройство может работать с трехфазными насосами любых фирм изготовителей.

Устройство может работать с трехфазными насосами мощностью 0.55 - 110 кВт любых фирм изготовителей.

В зависимости от мощности насосов и требований заказчика реализуются следующие виды пуска электродвигателя насоса:

Стандарт АКН-2П S – прямой пуск электродвигателей насосов.

Стандарт АКН-2П ST – пуск .двигателей насосов по схеме звезда-треугольник.

Стандарт АКН-2П SS - плавный пуск и остановка насосов.

Руководство по эксплуатации

РЭ СТАНДАРТ АКН-21 П

РЭ СТАНДАРТ АКН-2 П.

Технические характеристики

Напряжение питания устройства 3NPE ~380В, 50Гц.

Микропроцессорный блок управления.

Напряжение питания цепей управления ~12В.

Широкий спектр алгоритмов управления выбираемых пользователем.

Устройство имеет 6 входных каналов для возможности подключения датчиков WSK, датчиков перепада давления, датчиков реле температуры, датчиков реле давления .

Главный выключатель с функцией блокировки двери.

Устройство изготовлено в корпусе из термостойкого пластика или в металлоконструкции с порошковым покрытием (в зависимости от мощности подключаемого насоса) .

Кабельные зажимы (гермовводы) для подключения.

Степень защиты устройства - IP54.

Допустимая температура окружающей среды -10…+45 °С.

Наименование устройства

Кол - во подключаемых насосов

Напряжение питания,

В

Мощность подключаемого насоса, кВт

Максимальный ток подключаемого насоса, А

Габаритные размеры, мм

СТАНДАРТ АКН-2П-4.0

2

3~380

до 4.0

до 10

300х220х120

СТАНДАРТ АКН-2П-5.5

2

3~380

5.5

16

300х220х120

СТАНДАРТ АКН-2П-7.5

2

3~380

7.5

19

300х220х120

СТАНДАРТ АКН-2П-11.0

2

3~380

11.0

27

300х220х120

СТАНДАРТ АКН-2П-15.0

2

3~380

15.0

34

300х220х120

Органы управления

Главный выключатель с функцией блокировки двери.

Кнопки включения/выключения насосов в ручном режиме.

Кнопки программирования параметров и режимов работы .

Переключатели экстренного включения насосов (минуя микроконтроллерный блок управления).

Функции управления

Автоматическая работа насосов по схеме основной/резервный либо основной/пиковый.

Автоматическое поддержание заданного давления по сигналу от датчика с токовым выходом 4-20 мА (уставки вкл/откл насосов и программируются).

Автоматическое поддержание заданного давления по сигналам от реле давления .

Автоматическая смена насосов для равномерного распределе-ния времени эксплуатации между обоими насосами .

Автоматическое включение резервного .

Функции защиты

Электронная защита насоса от аварий в сети электропитания (контроль чередования фаз, контроль обрыва фаз, защита от превышения/снижения уровня напряжения в фазах, контроль перекоса напряжений).

Настраиваемая пользователем электронная защита от токовых перегрузок (измерение действующего значения тока электродвигателя с обратной зависимостью времени отключения от кратности перегрузки).

Защита от короткого замыкания на линии устройство-насос посредством автоматического выключателя.

Защита насоса от режима "сухого хода” по сигналу от внешнего датчика .

Защита обмоток электродвигателей насосов от перегрева по сигналам от датчиков WSK, PTC (опционно, уточняется при заказе).

Возможность подключения датчика перепада давления для каждого насоса.

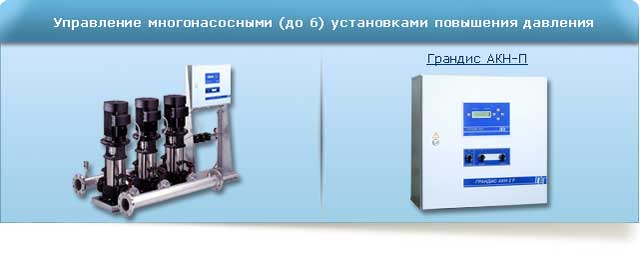

Грандис АКН-П

Устройство для автоматизации работы многонасосных установок повышения давления жилых, производственных и административных зданий. Устройство обеспечивает каскадное и каскадно-частотное управление насосной установкой. Каскадно-частотное управление может осуществляться двумя способами:

1) основной насос работает от частотного преобразователя, вспомогательные насосы включаются напрямую от сети;

2) основной и вспомогательные насосы включаются последовательно через частотный преобразователь.

К устройству могут подключаться до четырех трехфазных насосов мощностью от 0.55 до 110 кВт различных фирм изготовителей. При использовании частотного регулирования только насосы, допускающие работу с частотными преобразователями.

Вид пуска электродвигателя насоса - частотное регулирование производительности насосов

Модификации:

ГРАНДИС АКН S – для прямого пуска насосов.

ГРАНДИС АКН ST – для пуска насосов по схеме «звезда/треугольник»

ГРАНДИС АКН F – для частотного регулирования производительности насосов.

.

Управление насосной установкой осуществляется при помощи микропроцессорного контроллера ГРАНДИС АКН по сигналам от датчиков давления с токовым выходом 4-20 мА.

Технические характеристики

Напряжение питания устройства 3NPE 50Гц 220/380 В ±15%.

Напряжение питания цепей управления +24В +12В.

Степень защиты устройства IP – 52.

Допустимая температура окружающей среды -10…+40°С

Конструктивные особенности

Устройство выполнено в виде металлического шкафа навесного или напольного исполнения.

Устройство оснащено кабельными гермовводами.

Устройство оснащено микропроцессорным блоком управления с широким набором функциональных возможностей.

Частотный преобразователь фирмы «Danfoss» при использовании частотного регулирования.

Главный выключатель. Опционно может оснащаться выключателем с функцией блокировки двери.

Переключатель выбора режима работы «РУЧ/0/АВТ».

Переключатель включения каждого насоса в ручном режиме.

Принудительная вентиляция шкафа при использовании частотного регулирования.

Функции управления

Автоматическое поддержание заданного давления на выходе насосной установки путем каскадного либо каскадно-частотного управления насосами При частотном регулировании с использованием функции «засыпания насоса» (автоматическое отключение насоса при отсутствии расхода воды в системе).

Выравнивание времени работы между всеми насосами насосной установки.

Автоматическое включение резервного насоса в случае неисправности основного.

Ручное включение каждого насоса в отдельности.

Функции защиты

Электронная защита насоса от аварий в сети электропитания

Защита насосов от коротких замыканий.

Защиту насосов от токовых перегрузок.

Защиту насосов от перегрева (анализ WSK или РТС насоса).

Защита насосов от «сухого хода».

Модельный ряд устройств

Модификации

Мощность подключаемого насоса, кВт

Максимальный ток подключаемого насоса, А

Габаритные размеры, мм

Устройства защиты и управления для двухнасосной установки

ГРАНДИС АКН-2F-0.75

0.75

2.5

600х600х300

ГРАНДИС АКН-2F-1.1

1.1

3.6

600х600х300

ГРАНДИС АКН-2F-1,5

1.5

4.1

600х600х300

ГРАНДИС АКН-2F-2.2

2.2

5.8

600х600х300

ГРАНДИС АКН-2F-3.0

3.0

7.6

600х600х300

ГРАНДИС АКН-2F-4.0

4.0

10

600х600х300

ГРАНДИС АКН-2F-5.5

5.5

16

600х600х300

ГРАНДИС АКН-2F-7.5

7.5

19

600х600х300

ГРАНДИС АКН-2F-11.0

11.0

27

600х600х300

ГРАНДИС АКН-2F-15.0

15.0

31

800х600х300

ГРАНДИС АКН-2F-18.5

18.5

39

800х600х300

ГРАНДИС АКН-2F-22.0

22.0

46

1000х600х300

Устройства защиты и управления для трехнасосной установки

ГРАНДИС АКН-3F-0.75

0.75

2.5

600х600х300

ГРАНДИС АКН-3F-1.1

1.1

3.6

600х600х300

ГРАНДИС АКН-3F-1.5

1.5

4.1

600х600х300

ГРАНДИС АКН-3F-2.2

2.2

5.8

600х600х300

ГРАНДИС АКН-3F-3.0

3.0

7.6

600х600х300

ГРАНДИС АКН-3F-4.0

4.0

10

800х600х300

ГРАНДИС АКН-3F-5.5

5.5

16

800х600х300

ГРАНДИС АКН-3F-7.5

7.5

19

800х600х300

ГРАНДИС АКН-3F-11.0

11.0

27

800х600х300

ГРАНДИС АКН-3F-15.0

15.0

31

1000х600х300

ГРАНДИС АКН-3F-18.5

18.5

39

1000х600х300

ГРАНДИС АКН-3F-22.0

22.0

46

1000х600х300

 Устройства защиты и управления для четырехнасосной установки

ГРАНДИС АКН-4F-0.75

0.75

2.5

800х600х300

ГРАНДИС АКН-4F-1.1

1.1

3.6

800х600х300

ГРАНДИС АКН-4F-1.5

1.5

4.1

800х600х300

ГРАНДИС АКН-4F-2.2

2.2

5.8

800х600х300

ГРАНДИС АКН-4F-3.0

3.0

7.6

800х600х300

ГРАНДИС АКН-4F-4.0

4.0

10

800х600х300

ГРАНДИС АКН-4F-5.5

5.5

16

800х600х300

ГРАНДИС АКН-4F-7.5

7.5

19

800х600х300

ГРАНДИС АКН-4F-11.0

11.0

27

800х600х300

ГРАНДИС АКН-4F-15.0

15.0

31

1000х600х300

ГРАНДИС АКН-4F-18.5

18.5

39

1000х600х300

ГРАНДИС АКН-4F-22.0

22.0

46

1200х600х300
