Автоматика для бытового водоснабжения
ого хода», недопустимо низкого и высокого
напряжения, заклинивания насоса и т.д.)
бытовых однофазных насосных станций, а так же маломощных однофазных
дренажных и скважинных насосов.
К устройству могут подключаться
однофазные насосы с номинальным током до 12А любых фирм изготовителей.
Основные
преимущества:
Защита от перегрузки путем измерения действующего
значения тока;
Защита от недопустимого повышения либо снижения напряжения
электропитания путем измерения действующего значения напряжения;
Электронная защита насоса от «сухого хода» без прокладки дополнительных проводов и установки
специальных датчиков в скважине (колодце);
Наличие светодиодной индикации включения насоса и аварийного
отключения с расшифровкой причины (авария по току, напряжению, «сухой ход»);
Малые габариты и энергопотребление;
Возможность установки устройства на рейку DIN в домовом распределительном щите
позволяет легко получить информацию о работе насоса ( либо
перезапустить насос после аварийного отключения) не выходя из дома;
Оптимальное соотношение цена – функциональность;
Модификации
устройства :

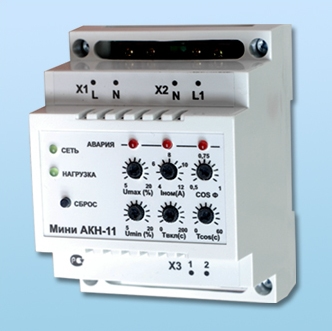

Модификации устройства в зависимости от мощности
подключаемых насосов:
Мини АКН-0.37 (5А) для насосов до 0.37 кВт и максимальным
током до 5А
Мини АКН-1.1 (12А) для насосов до 1.1 кВт и максимальным
током до 12А
|
Характеристики устройства
|
|
Номинальный ток подключаемого насоса
|
От 1 до 12А
|
|
Напряжение питания
|
~220 В±25% ,(50±2) Гц
|
|
Диапазон рабочих
температур
|
-15…+45 ºС
|
|
Материал корпуса
|
Пластик
|
|
Способ установки
|
На стандартную 35мм
DIN-рейку
|
|
Степень защиты
|
IP40
|
|
Габариты
|
216x158x105
|
Комплекты :
- На рейку DIN
во внутридомовом распределительном шкафу . В комплект
входит : 1) контроллер Мини-АКН-11; паспорт .
-
Для настенного монтажа вблизи насоса . В комплект
входит : 1)Устройство Мини АКН-11 ( включает пластиковый бокс настенного
монтажа, контроллер Мини АКН-11, однополюсный автоматический выключатель, клеммники для подключения питания, электронасоса, реле
давления); 2) паспорт .
Эконом АКН-11
Устройство управления и защиты однофазного
скважинного насоса с базовым набором функций предназначено для автоматизации
водоснабжения из артезианских скважин объектов с небольшим потреблением воды
(коттеджей, небольших производственных и административных зданий).
К устройству могут подключаться
однофазные скважинные насосы мощностью 0,37-2,2 кВт любых фирм изготовителей.
Технические
характеристики
Напряжение питания устройства 1 ~220В, 50Гц.
Микропроцессорный блок управления.
Напряжение питания цепей управления ~12В.
Широкий спектр алгоритмов управления выбираемых
пользователем.
Устройство имеет 5 входных каналов типа "мокрый” контакт и
может работать от электродных датчиков уровня, реле давления и поплавковых
выключателей.
Устройство изготовлено в корпусе из термостойкого пластика .
Кабельные зажимы (гермовводы) для
подключения.
Степень защиты устройства - IP54.
Допустимая температура окружающей среды -10…+45 °С.
Функции управления
Автоматическое поддержание заданного давления в системе
Автоматическое поддержание заданного уровня в накопительном
резервуаре
Управление насосом по уровню воды в скважине
Модификации
устройства :
|
Наименование
устройства
|
Количество подключаемых насосов
|
Напряжение питания, В
|
Мощность подключаемого насоса, кВт
|
Максимальный ток подключаемого насоса, А
|
Габаритные размеры, мм
|
|
ЭКОНОМ АКН-11-1.1
|
1
|
1~220
|
0.37-1.1
|
до 10
|
197х246х98
|
|
ЭКОНОМ АКН-11-2.2
|
1
|
1~220
|
1.1-2.2
|
11-20
|
197х246х98
|
Функции защиты :
Настраиваемая
пользователем электронная защита насоса от аварий в сети электропитания (защита
от превышения/снижения уровня питающего напряжения.
Настраиваемая пользователем
электронная защита от токовых перегрузок (измерение действующего значения тока
электродвигателя с обратной зависимостью времени отключения от кратности
перегрузки).
Защита от короткого замыкания на
линии устройство-насос посредством автоматического выключателя. Защита насоса
от режима "сухого хода” по сигналу от внешнего датчика.
Эконом АКН-1
Устр ойство
управления и защиты трехфазного скважинного насоса с базовым набором функций
предназначено для автоматизации водоснабжения из артезианских скважин объектов
с небольшим потреблением воды (коттеджей, небольших производственных и
административных зданий).
К устройству могут подключаться
трехфазные насосы мощностью 0,55-15,0 кВт любых фирм изготовителей.
Технические
характеристики:
Напряжение питания устройства
3NPE ~380В, 50Гц.
Микропроцессорный блок
управления.
Напряжение питания цепей управления ~12В .
Широкий спектр алгоритмов
управления выбираемых пользователем.
Устройство имеет 6 входных
каналов типа "мокрый” контакт и может работать от электродных датчиков уровня,
реле давления и поплавковых выключателей.
Устройство изготовлено в корпусе
из термостойкого пластика .
Кабельные зажимы (гермовводы) для подключения.
Степень защиты устройства - IP54
.
Допустимая температура окружающей
среды -10…+45 °С.
Функции управления:
Автоматическое поддержание
заданного давления в системе .
Автоматическое поддержание
заданного уровня в накопительном резервуаре .
Управление насосом по уровню воды
в скважине.
Модификации
устройства:
|
Наименование
устройства
|
Количество подключаемых
насосов
|
Напряжение питания, В
|
Мощность подключаемого
насоса, кВт
|
Максимальный ток
подключаемого насоса, А
|
Габаритные размеры, мм
|
|
ЭКОНОМ АКН-1-4.0
|
1
|
3~380
|
0.55-4.0
|
до 10
|
300х220х120
|
|
ЭКОНОМ АКН-1-5.5
|
1
|
3~380
|
5.5
|
16
|
300х220х120
|
|
ЭКОНОМ АКН-1-7.5
|
1
|
3~380
|
7.5
|
18
|
300х220х120
|
|
ЭКОНОМ АКН-1-11.0
|
1
|
3~380
|
11.0
|
25
|
300х220х120
|
|
ЭКОНОМ АКН-1-15.0
|
1
|
3~380
|
15.0
|
35
|
300х220х120
|
Функции защиты:
Настраиваемая пользователем
электронная защита насоса от аварий в сети электропитания (контроль чередования
фаз, контроль обрыва фаз, защита от превышения/снижения уровня напряжения в
фазах, контроль перекоса напряжений).
Настраиваемая пользователем
электронная защита от токовых перегрузок (измерение действующего значения тока
электродвигателя с обратной зависимостью времени отключения от кратности
перегрузки).
Защита от короткого замыкания на
линии устройство-насос посредством автоматического выключателя.
Защита насоса от режима "сухого
хода” по сигналу от внешнего датчика.
